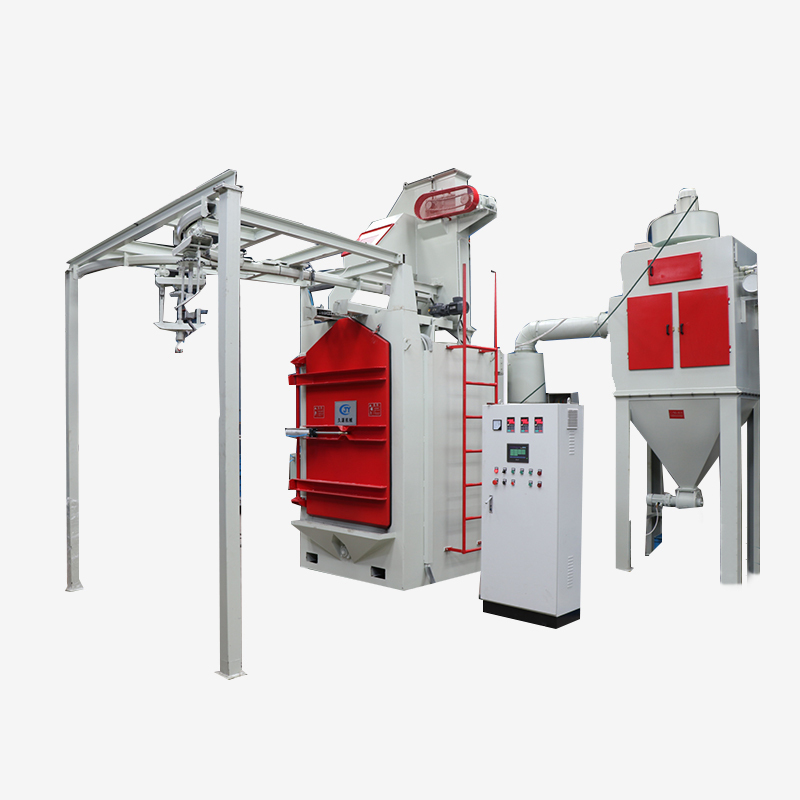

一、抛丸机概述

本机采用德国技术制造,适用于多品种,中 、小扌比量的铝台金压铸件、锌台金压铸件、铜铸件、不锈钢精密铸件、铸铁件、摩托车车架及钢制品件的表lEl清 理、光饰、强化。该机的主要特点是:

1、 参照德ExI施力克公司的抛丸机技术迸行国产化制造。

2、 抛丸器采用菖联电机驱动,效率高。

3、 钢丸流量控制阀可微量调节,气动开启与关闭。

4、 二个挂钩,一个挂钩在抛丸室抛射,另 一个挂钩可装卸工件。

5、 电气采用 PLC控 制,自 动化程度高。

6、 无地坑设计,节省设备总投资成本。

二、抛丸机工作原理

需抛丸处理的工件由人工直接悬挂在旋转吊钩或工件挂架上,抛丸室门自动打开,电动小车带动挂具至抛丸室前部的牵弓|系 统,由 此挂钩自动进入抛丸室内,等待抛丸作业,

吊具到位后`抛 室门自动关闭`电 气连锁,吊具自转,抛风器运转,丸阀打开,抛风作业开始进行。抛丸肘闾持续5-10分 钟份艮据零件的工艺要求定)。

期闾`吊 具将迸行正反自转和往复运动,以确保工件各个表lEl能 被完全清理到。抛丸作业停止后,抛丸室门将白动打开。之后,由 PLC控 制牵弓系统将吊 具推田抛丸室门□,再 由电动小车将工件送回装卸区。然后另一扌:匕 工件迸入抛丸室迸彳亍抛风作业。设备配有2个高效低维护性的抛丸器,采用电机直联驱动,每分钟击射出最大120公斤/个 的丸料(钢 丸流量可以手动调整)。 钢丸以约ZO米/秒的初速度击打工件。击打后的钢丸掉落到抛丸室底部,然后由螺旋推料器及提升机,回收到提升机顶部的分选器中。分选器由除尘器提供的负压,对回收的钢丸迸行筛分作业。囝的是将击打过程中破碎的钢丸及粉尘分离出来。通过分选器,台格的钢风将直接迸入抛风器上方的储料仓内,准备进行再抛丸。不含格的钢风丬等被分离出来,通过一根流砂管滑入抛丸室旁边的废料筒中。设备配套一台除尘器(客户自备),主要作用为:为 分选器提供负压,用于筛分EuI收 的钢丸;

吸除抛丸室内的粉尘。
